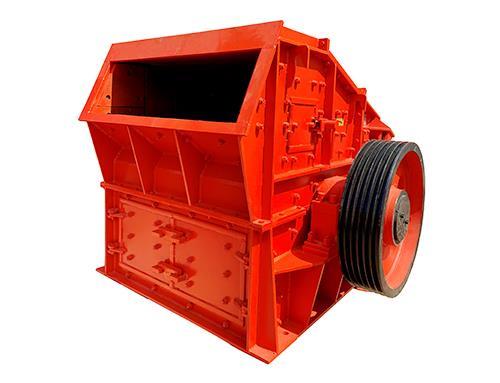

反击式打沙机按转子数量可分为单转子式和双转子式。破碎机结构比较简单，主要由机架、传动机构、转子、锤头和冲击板组成。

　　1.框架式冲击破碎机的机架由上机架和下机架组成，机架之间用螺栓连接。转子轴线上方为上机架，上机架设有侧门和后门，便于维修和安装。转子下轴线是下部框架，下部用螺栓固定在基础上，主要承受整机的质量。框架内与矿石接触的部件均装有可更换的耐磨衬板。破碎机进料口设链幕，减少矿石飞出破碎机。

　　2.传动机构冲击式破碎机的传动机构比较简单。电机通过皮带轮直接驱动主轴和转子高速旋转。主轴由滚动轴承支承在机架两侧的轴承座中，轴承通常定期用干油润滑。

　　3.从转子的工作原理来看，冲击式破碎机与锤式破碎机较大的区别在于锤式破碎机的锤头由铰链关节悬挂，而冲击式破碎机的锤头和转子是刚性连接的，矿石是由整个转子的转动惯量破碎的。因此，转子需要有足够的质量来实现破碎矿石的要求，如果转子重量过轻，将减少破碎效率。当然，也不能太重，否则破碎机将很难启动。

　　反击式打沙机转子采用整体铸钢结构，质量高，容易实现破碎机的质量要求；同时，也比较耐用，锤头安装方便。还有一些冲击式破碎机采用几片铸钢或钢板制成的圆盘叠片转子，这种组合式转子制造方便，也便于平衡。一些小型冲击破碎机也使用钢板焊接的空心转子。虽然结构简单，易于制造，但强度和耐久性较差。

　　4.反击式打沙机的锤头与冲击板一样，由高锰钢或其他耐磨材料制成，固定在转子上。有三种固定方法。

　　（1） 螺钉固定。锤头用螺钉固定。这种方法比较简单，但螺钉暴露在冲击面上，容易损坏。另外，螺杆容易被切断，使锤头飞出转子，造成严重事故。

　　（2） 压板固定法。将锤头从侧面插入转子槽内，两端用压板压紧，减少其串动。由于锤头采用耐磨材料制成，加工难度大，不好实现锤头的准确尺寸。由于装配松动，在工作中容易松动。

　　（3） 楔形固定法。即用楔块将锤头固定在转子上。由于离心力的作用，锤头、楔块和转子会旋转得越来越紧。工作相对耐久，拆卸比较方便。目前，国内外普遍采用这种方法固定锤头。
