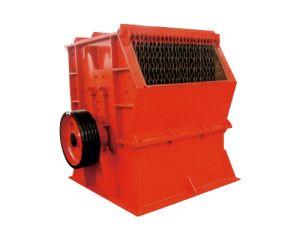

重锤式破碎机的组成

2021-04-12

  重锤式破碎机的主要部件分为壳体、转子、主轴、锤头、衬板和打击板。虽然主要配件不多,但每个都起着比较重要的作用。因此,我们需要详细了解每个配件的作用,不光为了我们的使用,而且为我们以后的维护打下基础。

  1.壳体

  壳体由下本体、后上盖、左壁、右壁组成,各部分用螺栓整体连接。上部设有进料口,壳体的内壁镶嵌高锰钢衬板,便于更换磨损的衬板。下阀体采用碳结构钢板焊接。为了将轴承放置在两侧以支撑转子,轴承支架采用高锰钢焊接。套管下部可直接用地脚螺栓固定在混凝土上,壳体后上盖、左墙、右壁均采用碳结构钢板焊接。套管与轴之间无防护措施,漏灰严重。为防止灰漏,壳体任何部位与轴接触处均设置轴封。为方便格栅杆、锤头的维护、调整和更换,下本体和两侧墙设置检修孔。

  2.转子

  转子是重锤式破碎机的主要工作部件。转子由主轴、锤盘、销轴、锤头组成。阀瓣上有均匀分布的销孔,锤头由销轴悬挂。为防止阀瓣和锤头轴向移动,锁紧螺母用于固定销轴两端。转子支承在两个滚动轴承上,轴承通过螺栓固定在下机体的支承上,两个定位销固定在轴承中心距离上。为了使转子在运动中储存相应量的动能,以减少电机的峰值载荷和锤头的磨损,在主轴一端特别安装飞轮。详细介绍了转子的主要部件。

  3.主轴

  主轴是支撑转子的锤式破碎机的主要部件。转子和锤头的重量和冲击力由其承担。因此,主轴材料需要具有较高的韧性和强度。主轴材料采用优良的合金钢,经超声波探伤处理淬火回火。

  锤式破碎机锤盘用于悬挂锤头。锤式破碎机在运行中,由于锤盘不可规避地会受到矿石的冲击和摩擦,因此锤盘必须具有一定的耐磨性。锤盘、锤孔采用强度较高的钢渗碳热处理,提高了锤盘和锤孔的耐磨性。

  4.锤头

  锤头是锤式破碎机的重要组成部分。锤的质量、形状和材料决定了锤式破碎机的生产能力。锤的动能与锤子的重量成正比。锤越重,动能越大,破碎效率越高。锤锤的重量范围很广。小锤15kg,大锤可达到298kg。各种锤锤重量可根据客户需求定制,新锤采用多元素高铬锰钢复合铸造,使用寿命是普通锤头的几倍。

  5.衬板、打击板

  重锤式破碎机通过锤头高速锤击矿石,矿石具有较大的速度和动能。为防止框架磨损,框架内壁采用锰钢作为衬板,打击板采用钢浇铸淬火。经过强化处理,保障了衬板和打击板的耐磨性和抗冲击性。由于锤式破碎机工作环境恶劣,锤式破碎机的质量决定了其使用寿命,锤式破碎机的质量取决于其部件的材质。
