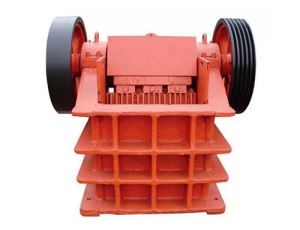

新型颚式破碎机主要由机架、动颚、偏心轴、颚板、调节座等部分组成。电机工作时，偏心轴由V带通过皮带轮驱动。进入破碎腔的材料通过两个颚板之间的破碎、分裂和弯曲而破碎。破碎材料由卸料口自行卸料。新型颚式破碎机的结构特征如下：

　　1.框架部分

　　框架采用钢板焊接，退火。框架的前壁板上设置有固定的颚板。左右护板安装在车架内侧破碎腔内，防止机架内侧壁磨损。框架前墙有4块φ 33个孔。拆卸固定颚板时，用棍子敲击固定颚板，便于拆卸φ 40个孔。拆卸侧护板时，用斗杆敲击侧护板，以便拆卸。

　　固定颚板和左右两侧护板均为高锰钢铸件（易损件），应根据破损材料的性质定期更换。更换固定颚板时，应先松开侧护板螺栓。侧护板拆下后，用棍子敲击固定颚板。固定颚板与框架前壁板分离后，拆除固定颚板，并将其吊出。固定颚板的安装顺序应与拆卸顺序相反。先将固定颚板安装到位，然后安装侧护板。侧护板安装时，要用固定钳板和焊接在机架上的楔块将侧护板两侧压紧。注意，侧护板安装到位后，要用侧护螺栓拧紧。

　　2.肘板

　　肘板一端支撑在活动颚板的下部，另一端支撑在调节座上，形成与之滑动接触。除支撑活动颚外，当无法破碎的异物进入破碎室，破碎机载荷突然增加时，弯头板也会及时弯曲或断裂，以防止其他部件损坏。

　　3.调整部

　　框架后壁上的推料器杆和调节垫可根据用户需要调整出料口尺寸，从而控制出料粒度。注意：调整推料器时，松开弹簧，加底板，然后取出推料器，拧紧弹簧。

　　4.弹簧拉杆装置

　　本设备的弹簧拉杆装置由拉杆、弹簧、螺母等部分组成，用于保障新型颚式破碎机整体运动机构的紧密配合，平衡动颚和肘板工作时产生的惯性力。弹簧预紧不易过大，只要肘板与活动颚板之间、肘板与调节座之间的冲击声。
