新型圆锥式破碎机出现受迫振动的影响

2022-06-23

  新型圆锥式破碎机是一种重要的大型选矿设备。在其运行过程中,零部件的磨损会严重影响破碎机的振动稳定性,使机器长期处于强迫振动状态,严重影响破碎机的正常运行。

  根据破碎机破碎锥的角速度矢量图,由于破碎锥支撑装置的结构特点,破碎锥不仅利用偏心轴套的偏心孔绕机器中心线旋转,而且还绕自身轴线旋转。破碎锥的这种运动称为规则运动。由于破碎锥的质心不在其旋转中心线上,因此在其运行过程中不可避免地会产生惯性力和惯性矩。作用在车架上的力是一个周期性的动载荷,引起车架的振动和偏心轴套的偏转。破碎机在正常运动时,卸料时会对机架套筒和球面轴承产生周期性反作用力,造成机架的有害振动和偏心轴套的偏转,使其不能正常工作。

  在新型圆锥式破碎机的大伞齿轮上增加配重,是为了消除破碎机转向引起的惯性力和惯性矩。由于破碎机结构尺寸的限制,破碎机的惯性力无法完全消除,因此在旋转时会产生较大的不平衡惯性力。这种不平衡惯性力是导致破碎机机架和基础振动的干扰力。也就是说,破碎机的干扰力是破碎机锥体绕中心轴旋转时产生的不平衡惯性力。干扰力作用下的振动分析。根据振动原因,机器的振动可分为自由振动和强迫振动。新型圆锥式破碎机本体和基础受到来自外界的持续激励,整个振动过程中始终存在干扰力,属于典型的强迫振动。

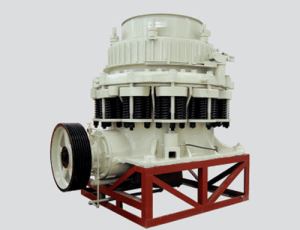

新型圆锥式破碎机
