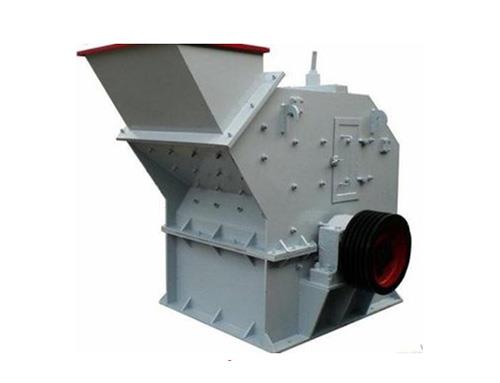

谈一谈反击式打沙机的结构与特点

2020-10-13

  反击式打沙机是有单转子式、双转子式之分的,这种分类的依据是根据设备的转子数量来区分的。破碎机结构比较简单,机架、传动机构、转子、锤头和冲击板是设备的主要组成部分。
  1.框架式冲击破碎机的机架由上机架和下机架组成,机架之间用螺栓连接。转子轴线上方为上机架,上机架设有侧门和后门,便于维修和安装。转子下轴线是下部框架,下部用螺栓固定在基础上,主要承受整机的质量。框架内与矿石接触的部件均装有可更换的耐磨衬板。破碎机进料口设链幕,减少矿石飞出破碎机。
  2.传动机构冲击式破碎机的传动机构非常简单。电机通过皮带轮直接驱动主轴和转子高速旋转。主轴由滚动轴承支承在机架两侧的轴承座中,轴承通常定期用干油润滑。
  3.从转子的工作原理来看,冲击式破碎机与锤式破碎机较大的区别在于锤式破碎机的锤头由铰链关节悬挂,而冲击式破碎机的锤头和转子是刚性连接的,矿石是由整个转子的转动惯量破碎的。因此,转子需要有较足的质量来满足破碎矿石的要求,如果转子重量过轻,将减少破碎效率。当然,也不能太重,否则破碎机将很难启动。
  反击式打沙机转子采用整体铸钢结构,质量高,容易达到破碎机的质量要求;同时,也更耐用,锤头安装方便。还有一些冲击式破碎机采用几片铸钢或钢板制成的圆盘叠片转子,这种组合式转子制造方便,也便于平衡。一些小型冲击破碎机也使用钢板焊接的空心转子。虽然结构简单,易于制造,但强度和耐久性较差。
  4.冲击板由高锰钢或其他耐磨材料制成,自由悬挂在机器内部。一端通过悬挂轴铰接在上机架的两侧,另一端通过拉杆螺栓和球面垫圈支撑在上机架的锥形垫圈上。冲击板也是破碎机的安全装置。当未破碎的物料进入机器时,冲击板上的冲击力比较快的增加,迫使拉杆螺栓压缩球面垫圈,使拉杆螺栓向后提升,从而实现整机安全。另外,调整拉杆螺栓上的螺母可以改变锤头与冲击板之间的间隙,从而控制破碎产品的粒度范围。
  由于冲击板直接参与破碎,其形状和结构对破碎效率有很大影响。为了获得比较好的破碎效果,理论上要求冲击板的材料和表面应进行垂直碰撞。目前,国内冲击式破碎机的冲击板一般做成折线形和渐开线。前者结构简单,易于加工,但不能实现矿石较好破碎效果的要求;后者,在冲击板上的每个点上,物料都是在垂直方向受到冲击,从而获得较好的破碎效果。但是,由于其加工难度大,加工难度大,一般由近似渐开线的多弧冲击板组成。
  反击式打沙机的冲击板一般有两级,大型破碎机也有三级。
  5.锤头与冲击板一样,由高锰钢或其他耐磨材料制成,固定在转子上。
