新型颚式破碎机的结构

2022-06-09

  新型颚式破碎机主要由机架、活动颚板、偏心轴、颚板、调节座等组成。电机工作时,偏心轴通过皮带轮由V带驱动。进入破碎室的材料通过两个颚板之间的破碎、分裂和弯曲进行破碎。破碎材料由卸货港卸货。

  新型颚式破碎机的结构如下:

  1、框架

  框架采用钢板焊接并退火。机架前壁板上设有固定颚板。左右护板安装在机架内部的破碎室中,以防止机架内壁磨损。框架前墙4个φ33孔。拆卸固定颚板时,用棍子敲击固定颚板,以便于拆卸φ40孔。拆卸侧护板时,用斗杆轻敲侧护板以将其拆下。

  固定颚板和左右护板为高锰钢铸件(易损件),应根据损坏材料的性质定期更换。更换固定颚板时,先松开侧护板螺栓。拆下侧护板后,用棍子敲击固定颚板。固定颚板与车架前壁板分离后,拆下固定颚板并将其吊出。固定颚板的安装顺序与拆卸顺序相反。首先将固定颚板安装到位,然后安装侧护板。安装侧护板时,应使用固定夹板和焊接在框架上的楔片将侧护板两侧压紧。注意:侧护板安装到位后,用侧护螺栓拧紧。

  2、肘板

  肘板的一端支撑在活动颚板的下部,另一端支撑在调节座上,与调节座形成滑动接触。除支撑活动颚板外,当无法破碎的异物进入破碎室,破碎机负荷突然增加时,肘板也会及时弯曲或破碎,以防止其他部件损坏。

  3、调整部

  机架后壁上的顶杆和调整垫可根据用户需要调整出料口的尺寸,以控制出料粒度。注意:调整推料器时,松开弹簧,添加底板,然后取出推料器并拧紧弹簧。

  4、弹簧拉杆装置

  本设备的弹簧拉杆装置由拉杆、弹簧、螺母等部件组成,用于保障新型颚式破碎机整体运动机构的紧密配合,平衡工作颚板和肘板产生的惯性力。只要肘板与活动颚板之间、肘板与调节座之间有冲击声,弹簧预紧力就不容易过大。

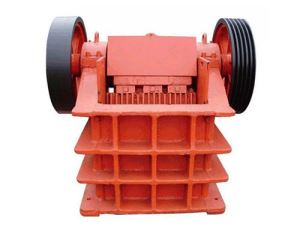

新型颚式破碎机
